la bobineuse de l'armature 800kg pour l'empilement chaud de commutateur de rotor d'armature de moteur

la bobineuse de l'armature 800kg pour l'empilement chaud de commutateur de rotor d'armature de moteur

    • 800kg Armature Coil Winding Machine For Motor Armature Rotor Commutator Hot Stacking
    • 800kg Armature Coil Winding Machine For Motor Armature Rotor Commutator Hot Stacking
  • 800kg Armature Coil Winding Machine For Motor Armature Rotor Commutator Hot Stacking

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: Nide
    Certification: None
    Numéro de modèle: ND-LWD-100MSJ

    Conditions de paiement et expédition:

    Quantité de commande min: 1 jeu
    Prix: Negotiable
    Détails d'emballage: Caisse en bois appropriée pour le transport de mer
    Délai de livraison: 35 jours ouvrables
    Conditions de paiement: L / C, T / T
    Contactez maintenant
    Description de produit détaillée
    Nom: Machine hotstaking de commutateur d'Armture Poids de machine: 800kg
    Longueur de pile: 10mm-60mm Longueur d'axe: 50mm-250mm
    Type de commutateur: crochet ou canalisation verticale Dimension: 785 x 910 x 2100 millimètres 3

    Machine hotstaking de collecteur d'induit utilisée pour l'empilement chaud de commutateur de rotor d'armature de moteur

    Caractéristiques de machine de Hotstaking :
    1. La machine de soudage par points de commutateur est utilisée pour l'empilement chaud de commutateur de rotor d'armature de moteur
    2. La machine à palissonner chaude de commutateur convient à la production continue de trois décalages
    3. efficacité de production : la sortie de décalage est environ 1500
    4. méthode de chargement de machine de soudage par points : manuellement chargement/déchargeant
    5. l'affichage dynamique le paramètre, y compris la sortie de décalage, accumulent la sortie, la durée de cycle, etc., s'il y a anormal pendant la production, le HMI alarmera
    6. Il a la production (essai et automobile) et commissionner le mode
    7. Le paramètre peut être sauvé selon le no. de modèle d'armature, exigent le paramètre de soudure par la source d'énergie de Miyachi
    8. Il a la fonction de limite de soudure pour rappeler l'opérateur de changer la tige de tungstène à temps


    Processus hotstaking de commutateur :
    1. placez manuellement l'armature sur le bloc de V, plaçant,
    2. mettez en marche la machine,
    3. bride de machine l'armature,
    4. le cylindre de positionnement se retirent,
    5. le moteur servo exécute l'angle de compensation d'indexation,
    6. automatiquement l'indexation, automatiquement soudure, automatiquement détectant la pression de soudure et font le traitement relatif,
    7. prenez manuellement l'armature soudée à partir du bloc de V


    Introduction et paramètres principaux :

    Nom de produit Machine hotstaking de collecteur d'induit
    Méthode de chargement : (choisissez n'importe quel des trois méthodes suivantes)

    chargement 1.Manually/déchargement
    rail de guide de la poussée 2.Manually à de charge/décharge
    chargement 3.Cylinder/déchargement

    Méthode d'indexation : indexation servo
    Type de commutateur : crochet ou canalisation verticale
    Diamètre de fil : φ0.2mm-φ1.0mm
    Diamètre d'armature : φ20mm-φ60mm
    Longueur de pile : 10mm-60mm
    Longueur d'axe : 50mm-250mm
    Diamètre de commutateur : φ10mm-φ40mm
    Diamètre d'axe : φ3mm-φ17mm
    Nombre de crochet/canalisation verticale de commutateur : ≥3
    Méthode de conclusion zéro : placez manuellement l'armature, bloc du lecteur un de cylindre pour le positionnement
    Méthode de contrôle de la pression : ressort + cylindre + détection de pression

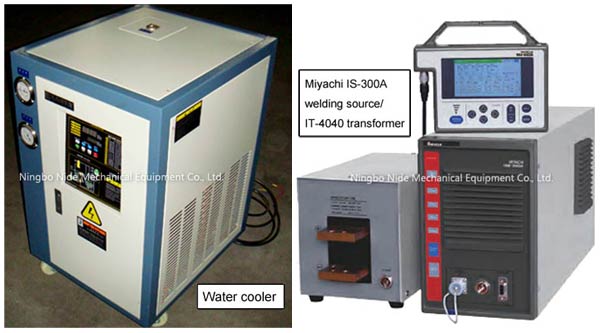

    Méthode de refroidissement de tête de soudure : refroidissement par l'eau
    Arrangement de paramètre : placez sur l'écran tactile et la source d'énergie, paramètre peut également être placée
    Méthode de contrôle de source d'énergie : retour étroit de boucle, de grande précision, inversion
    Pression d'air comprimé : 4kg/cm2-6kg/cm2
    Puissance de source de soudure : AC380V±10% triphasé 50HZ 40KW
    Puissance de refroidisseur d'eau : AC380V±10% triphasé 50HZ
    Poids de machine : 800kg (pour la référence)
    Dimension : 785 (L) x 910 (W) x 2100 (H) millimètre 3 (pour la référence)



    L'autre condition :
    Taille de machine : la taille de 2100mm de la terre, de l'espace entre le fond de machine et de la terre est 150mm
    La machine hotstaking de collecteur d'induit est assemblée avec le rideau en sécurité, début de double-paume
    La machine de soudage par points peut placer le mot de passe de sécurité sur le HMI pour éviter l'opération fausse
    Équipez du transformateur s'il y a lieu pour commander la fluctuation de tension

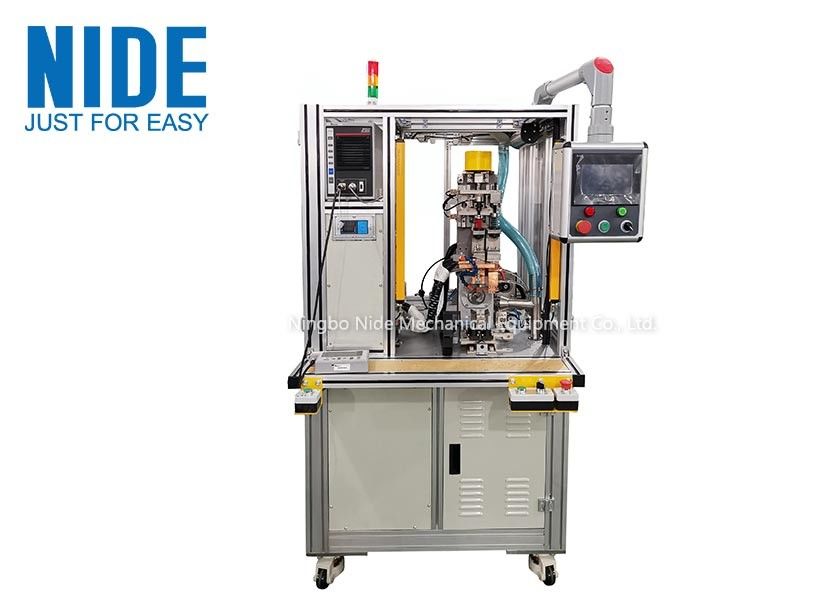

    Machine hotstaking de commutateur de rotor d'armature :
    la bobineuse de l'armature 800kg pour l'empilement chaud de commutateur de rotor d'armature de moteurla bobineuse de l'armature 800kg pour l'empilement chaud de commutateur de rotor d'armature de moteur
    la bobineuse de l'armature 800kg pour l'empilement chaud de commutateur de rotor d'armature de moteur
