Chaîne de production entièrement automatique adaptée aux besoins du client de rotor d'armature de moteur électrique avec le rendement élevé

Chaîne de production entièrement automatique adaptée aux besoins du client de rotor d'armature de moteur électrique avec le rendement élevé

Customized Fully Auto Electric Motor Armature Rotor Production Line With High Efficiency

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: NIDE
Certification: CCC
Numéro de modèle: ND-ZZX-5R

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: USD(0~150000) per set
Détails d'emballage: Caisse en bois appropriée pour le transport de mer
Délai de livraison: 120Days
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 12line
Contactez maintenant
Description de produit détaillée
Nom: Ligne de fabrication d'armature Utilisé pour: Production de rotor d'armature de moteur
couleur: RAL9010 ou selon le besoin des clients Type: COMPLÈTEMENT AUTOMATIQUE

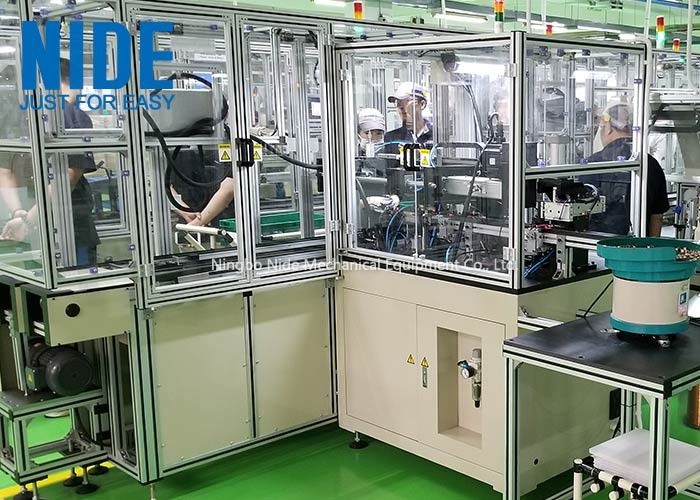

Chaîne de montage entièrement automatique adaptée aux besoins du client de production de rotor d'armature de moteur

I. La chaîne de production de rotor d'armature introduction :
Cette chaîne de montage automatique de produciton est employée pour la fabrication des rotors de moteur (les commutateurs peuvent être crochet ou cannelure).

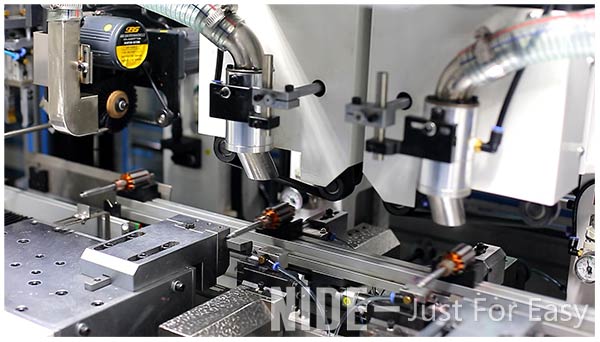

La ligne manufactuing d'armature automatique de moteur est transmise par la ligne de convoyeur à bande, et les machines avant et arrière peuvent être reliées selon un protocole de transmission prédéterminé pour réaliser la production automatique intelligente, et le transfert d'objet, le chargement et le déchargement, la détection, et le transfert de processus de fabrication peuvent être accomplis sans intervention manuelle.
La chaîne de montage de production de rotor de moteur comprend la table principale d'opération (les les ports y compris d'alimentation supérieure et inférieure), la presse à mouler d'arbre de rotor, la presse à mouler de commutateur de rotor, l'insertion automatique de papier d'isolation de rotor, la double bobineuse de rotor d'armatur d'insectes, et la soudeuse complètement automatique de tache de commutateur de rotor, la machine automatique d'insertion de cale de fente de rotor, la machine de rotation de commutateur de rotor d'armature, la machine d'ébavurage de rotor d'armature, la machine d'essai intégrée par rotor complètement automatique.
Ces machines forment une chaîne de production automatique de rotor par des convoyeurs à bande.
L'objet est placé dans la chaîne de production de la console.
La chaîne de production entière complétera le processus correspondant selon le processus approprié.
En conclusion, elle sera réutilisée de nouveau au port de abaissement pour enlever l'objet réalisé.
Chaque équipement de processus a des fonctions telles que l'alarme distincte d'arrangement, d'affichage, d'opération, de bruit et de lumière.
II. représentation et caractéristiques
1. Cette ligne automatique de fabrication de rotor inclut le presser d'axe d'armature, la presse de commutateur de rotor d'armature, la machine à mettre sous enveloppe automatique d'article d'isolation de rotor, le bobinier de rotor d'armature de fourchette de mouche de double, la soudeuse complètement automatique de tache de commutateur de rotor, la machine à mettre sous enveloppe automatique de cale de fente de rotor d'armature, la machine de rotation de finissage de commutateur de rotor, la machine d'ébavurage de commutateur de rotor, et la machine d'essai complètement automatique de rotor d'armature.
2. La ligne complète équipement de fabrication de rotor peut être automatiquement reliée ou actionnée indépendamment.
3. Technologie manufacturière avancée et sophistiquée de centre serveur combinée avec un système puissant de convoyeur à bande pour un grand choix de différentes configurations planaires.
4. Il a les avantages de la simplicité, flexibilité, rendement élevé et la fiabilité, qui peut considérablement sauver la main d'oeuvre, réduisent l'intensité de travail et améliorent effectivement la production et la qualité.
5. Aspect de structure de cadre de tout-aluminium, simple et élégant de haute résistance.
6. La console principale d'opération peut exécuter la surveillance et l'enquête centralisées d'affichage sur le système de production entier, et peut indiquer et écrire le statut de processus du produit par les instructions d'entrée manuelle, qui peuvent changer le processus de traiter le produit, et l'opération est plus humanisée.
7. Comparé à la ligne de transport pneumatique, l'efficacité de transmission est plus haute, le bruit est plus petit, et l'objet n'est pas endommagé pendant le transport ; la ceinture donnant la structure combinée avec le système d'identification intelligent réalise la flexibilité du matériel et du logiciel, et fait le câblage de plus flexible et divers.
8. La ligne entière de fabrication de rotor adopte le système de contrôle d'identification automatique. Chaque processus peut automatiquement lire, écrire et identifier le statut de usinage de l'objet, de sorte que la ligne corps puisse mieux s'adapter aux conditions complexes et diverses de processus de fabrication.
9. Les clients peuvent configurer différents modèles dans une chaîne de production automatique très efficace et pratique selon les conditions réelles telles que le type de produit, les indicateurs techniques et les conditions de production.
Paramètres principaux d'équipement d'III.The
Nous pouvons adapter la machine aux besoins du client selon les besoins de client, svp nous contactons si vous avez besoin de elle.
a. Paramètres automatiques de presse à mouler de commutateur de rotor d'armature

Nom de produitPresse à mouler de collecteur d'induit de moteur
Armature O.D :20-60mm
Axe O.D :3-15mm
Longueur d'axe :32-250mm
Nombre de fente d'armature :8-24 fentes
Commutateur O.D :8-40mm
Modulation d'amplitude de vitesse :0-670Hz
Source d'air :6-6Kg/cm2
Puissance totale :1.0KW
Source d'énergie :AC220V, 50/60Hz
Poids :Au sujet de 400Kg
Dimension :910*880*1300mm


b. Doubles paramètres de la bobineuse d'armature de bobinier d'insecte

Nom de produitLa bobineuse de rotor d'armature
Diamètre de fil :0.25~1mm
Armature O.D :20~60 millimètres
Longueur de pile d'armature :10~60 millimètres
Type de fente :fente droite (pas plus de 36 fentes)
Nombre de fentes d'armature :Impair, même fente
Compte de la gamme :0~99999
Diamètre de commutateur :18~40 millimètres
Vitesse de fourchette de mouche :0~3000 t/mn
Vitesse d'indexation :0~3000 t/mn
Procédé d'action :Action simple, automatique
Pression atmosphérique :4~6 Kg/cm2, 0.5-0.7MPa
Puissance de machine :4KW
La température :-10~40ºC
Humidité :40~90%
Alimentation d'énergie :3phase 380V±10% 50/60 hertz
Poids total :environ 1 180 kilogrammes
Dimension :2000 (longueur) ×1300 (largeur) ×1800 (taille) mm3
Efficacité de production :800-900set/class (calculé basé sur 12slots 24hooks, 20turns)


c. Paramètres entièrement automatiques de machine de soudage par points de collecteur d'induit de moteur

Nom de produitMachine hotstaking de commutateur d'Armture
Méthode de chargement : (choisissez n'importe quel des trois méthodes suivantes)

chargement 1.Manually/déchargement
rail de guide de la poussée 2.Manually à de charge/décharge
chargement 3.Cylinder/déchargement

Méthode d'indexation :indexation servo
Type de commutateur :crochet ou canalisation verticale
Diamètre de fil :0.2mm-1.0mm
Diamètre d'armature :20mm-60mm
Longueur de pile d'armature :10mm-60mm
Longueur d'axe :50mm-250mm
Diamètre de commutateur :10mm-40mm
Diamètre d'axe :3mm-17mm
Nombre de crochet/canalisation verticale de commutateur :≥3
Méthode de conclusion zéro :placez manuellement l'armature, bloc du lecteur un de cylindre pour le positionnement
Méthode de contrôle de la pression :ressort + cylindre + détection de pression
Méthode de refroidissement de tête de soudure :refroidissement par l'eau
Arrangement de paramètre :placez sur l'écran tactile et la source d'énergie, paramètre peut également être placée
Méthode de contrôle de source d'énergie :retour étroit de boucle, de grande précision, inversion
Pression d'air comprimé :4kg/cm2-6kg/cm2
Puissance de source de soudure :AC380V±10% triphasé 50HZ 40KW
Puissance de refroidisseur d'eau :AC380V±10% triphasé 50HZ
Poids de machine :800kg (pour la référence)
Dimension :785 (L) x 910 (W) x 2100 (H) millimètre 3 (pour la référence)


Affichage principal d'image d'équipement d'IV.The

la bobineuse de rotor d'armature d'insecte du double 1.Theéolienne de moteur, la bobineuse d'armature, éolienne de rotor
2. La machine à palissonner chaude de soudeuse de tache de collecteur d'induit
machine de soudage par points de collecteur d'induit automatiquement, machine à palissonner chaude
machine de rotation de commutateur de rotor de l'armature 3.The
machine de rotation de collecteur d'induit automatiquement
