    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: NIDE
    Certification: ND-R2SW02
    Numéro de modèle: ND-S2W02

    Conditions de paiement et expédition:

    Quantité de commande min: 1 jeu
    Prix: negotiable
    Détails d'emballage: L'éolienne de turbine convient au transport de mer
    Délai de livraison: 55 jours ouvrables
    Conditions de paiement: L / C, T / T
    Capacité d'approvisionnement: 900 ensembles par an
    Contactez maintenant
    Description de produit détaillée
    Nom du produit: Bobinier d'aiguille de la bobineuse de rotor d'armature de BLDC couleur: Personnalisé
    Type: Automatique Utilisé pour: Armature de turbine et tout autre rotor externe de BLDC
    Identification de rotor: 20-80mm Rotor OD: 50-120mm
    Efficacité: 120 T/MN Stations d'enroulement: Deux

    Éolienne d'aiguille de rotor d'armature de la bobineuse de turbine BLDC





    (1) fonction et caractéristique de machine :

    Cette éolienne de rotor de moteur est conçue pour l'enroulement de bobine de rotor d'armature de la turbine BLDC. Le bobinier automatique de rotor adopte la méthode d'enroulement d'aiguille. Chaque cycle d'action enroulera le rotor de 2 BLDC en même temps, efficacité considérablement améliorée de production. Et le bobinier d'aiguille de moteur équipé du système de servocommande, capable diagnostiquer le défaut, comptent la sortie etc. L'autre fonction telle que l'enroulement automatique, multi-diamètre câble l'enroulement, indexation automatique, fente de saut automatique et la vitesse d'enroulement pourrait être programmée, facile pour le fonctionnement et entretien.





    (2) application :

    La bobineuse automatique de moteur convient à l'armature de turbine et à tout autre rotor externe de BLDC.





    fonction et caractéristiques (de 3) :

    1. L'éolienne d'aiguille de moteur est sutiable pour l'enroulement de bobine multipolaire d'armature de BLDC. Cisaillement manuels de chargement et de déchargement, automatique fixage, enroulement et.

    2. Le cadre adopte a épaissi le profil de l'aluminium 4080, et le plat de table adopte la fonte pour absorber la vibration, même lorsque s'enroulant à la grande vitesse, la vibration est très petite.

    3. Les pièces d'outillage et de montage adoptent le mode vers le bas de positionnement, écurie plaçant et serrant fiable.

    4. Le fixage de fil et la coupe de fil, la ligne contrat de structure de partie, le fixage de fil et la coupe de fil est accompli en même temps ;

    5. Différents paramètres de redresseur et d'enroulement peuvent être rapidement commutés par le HMI pour s'adapter à différentes conditions de redresseur.

    6. Outillage rapide de changement-overof ; (20 minutes avec la compétence)

    7. Pleine protection d'alliage d'aluminium

    8. Contrôle de PLC, affichage de défaut

    9. L'étanchéité de fil est modérée, aucune blessure, aucune rupture, ect.

    10. L'essai de sel du produit est effectué à moins de 10 mA en une minute.

    11. Index de sécurité d'équipement : Accord avec la norme de la CE.

    12. Efficacité : 120 t/mn.

    13. Battement : rotor de 5 minutes/BLDC.

    14. Bruit : 60-70 décibels ou moins.





    (4) paramètre technique :

    Nom de produit : Bobinier d'aiguille de la bobineuse de rotor d'armature de BLDC
    Type : Automatique
    Identification d'armature de BLDC. : 20-80mm (d'autres caractéristiques peuvent être particulièrement conçues)
    Armature O.D. de BLDC : 50-120mm (d'autres caractéristiques peuvent être particulièrement conçues)
    Longueur de pile de BLDC Armture :

    10-80mm (course standard)

    personnalisation de 100-200mm (à longue course, spécial)

    Diamètre de fil : 0.5-1.5mm (d'autres caractéristiques peuvent être particulièrement conçues)
    Nombre applicable de poteau : multipolaire
    Mechod d'enroulement de moteur : Enroulement d'aiguille
    Stations d'enroulement : Deux
    Vitesses d'axe : 0--300 t/mn (réglables)
    Mécanisme servo :

    Moteur de l'indexation deux 4.4KW

    Un moteur d'enroulement 3KW avec le frein

    750W ou moteur tellement deux de câblage

    Tension : Quatre fils 380V/50HZ triphasés
    Pression atmosphérique : 0,5--1Mpa
    Puissance : 20KW
    Dimension : 1200*1360*1800mm (longueur * largeur * taille) n'inclut pas la grille
    Poids : 600kg





    (5) exposition d'image

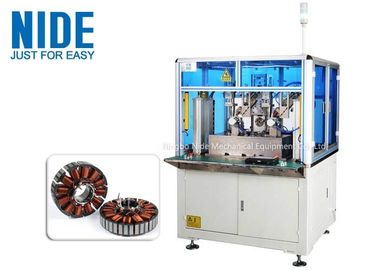

    exposition d'éolienne d'aiguille de bobine de rotor 1.The

    Éolienne d'aiguille de la bobineuse de rotor d'armature de BLDC





    rotor de turbine 2.The après l'enroulement d'aiguille

    Éolienne d'aiguille de la bobineuse de rotor d'armature de BLDC



    La vidéo externe d'éolienne d'aiguille d'armature et de redresseur de moteur

    https://youtu.be/-KiRQpYtp1A

    BLDC motor stator external needle winding machine
