Lieu d'origine: | La Chine |
Nom de marque: | NIDE |
Certification: | none |
Numéro de modèle: | ND-S2W01D |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | negotiable |
Détails d'emballage: | Cas en bois qui convient au transport de mer |
Délai de livraison: | 45 jours ouvrables |
Conditions de paiement: | L/C, T/T |
Capacité d'approvisionnement: | 600 ensembles par an |
Nom de Prouduction: | éolienne automatique de redresseur de moteur | Application: | enroulement de bobine de redresseur de moteur pas à pas |
---|---|---|---|
Méthode de enroulement: | enroulement d'aiguille | couleur: | adapté aux besoins du client |
type: | complètement automatique | station de enroulement: | 2 |
Tension: | 380V | Poids: | au sujet de 500kg |
Surligner: | éolienne de transformateur,la bobineuse de redresseur |
Moteur pas à pas automatique enroulant la machine de bobinier de bobine de redresseur de fente de machine/in pour la fabrication sans brosse de moteur de C.C
(1) application
Cette éolienne automatique de redresseur de moteur pas à pas adoptent la technologie d'enroulement de bobine d'aiguille, conviennent à la fabrication de moteur électrique dans les domaines de champs d'industrie, d'espace, de mesure de précision, militaires, médicaux, des véhicules à moteur et autre, tels que dépister des instruments, des communications et radar, des robots, des machines-outils, des imprimantes, des unités de disques, des jouets électriques, des essuie-glace, des bipeurs de vibration, des magnétoscopes de bras et robotiques.
(2) introduction et caractéristiques :
1. L'éolienne d'aiguille de redresseur est principalement utilisée pour l'enroulement de bobine de redresseur de moteur pas à pas de BLDC.
2. Le procédé d'enroulement de bobine de redresseur peut réaliser les robinets multiples (arrangement d'écran), fil maintenant et la coupe de fil, la ligne contrat de structure de partie, le fixage de fil et la coupe de fil est accomplie en même temps
3. adoptez la méthode d'enroulement de bobine d'aiguille, chaque cycle d'action peut envelopper 2 redresseurs, améliorant considérablement l'efficacité de production.
4. chargement manuel et déchargement, fixage automatique, enroulement et cisaillement ;
5. Pendant le procédé d'enroulement de redresseur, manuellement alimentant, le moule de fixage automatique, que réduisent l'intensité de travail.
6. Peut rapidement remplacer différents types de moules ; (a éprouvé en 20 minutes pour accomplir)
Les pièces d'usinage et de montage de 7. adoptent le mode de positionnement de haut en bas, positionnement stable et serrage fiable.
8. le redresseur différent et les paramètres de enroulement peuvent être rapidement commutés par le HMI pour s'adapter aux conditions de différents redresseurs.
9. pleine protection d'alliage d'aluminium
10. le contrôle électrique, l'arrangement et l'affichage par le PLC, la fonction d'affichage de défaut, l'affichage et le moteur servo sont sûrs et fiables.
(3) paramètres techniques :
Nom de produit : | Bobinier de bobine automatique d'aiguille d'éolienne/redresseur de moteur pas à pas |
Diamètre de fil : | φ0.13-φ1.2mm |
Identification de redresseur : | φ25-φ60mm |
Redresseur OD : | φ60-φ200 millimètre |
Longueur de pile : | 10-80mm (course standard) |
Méthode de enroulement : | enroulement de bobine d'aiguille |
Le poste de travail : | 2 |
Nombre applicable de poteau : | multipolaire. |
Mécanisme servo : | Un moteur de l'indexation 3KW ; Un moteur d'enroulement 3KW avec le frein ; 750W et moteur 2 de câblage |
Vitesses d'axe : | 0-260 t/mn réglable |
Pression atmosphérique : | 0.5-1MPa |
Puissance : | 10KW |
Tension : | Quatre fils 380V/50HZ triphasés |
Dimension : | 1100*1300*1700mm |
Poids : | 500KG |
Si vous avez besoin des machines avec d'autres paramètres, svp contactez-nous, nous peut fournir différentes machines selon les besoins de client.

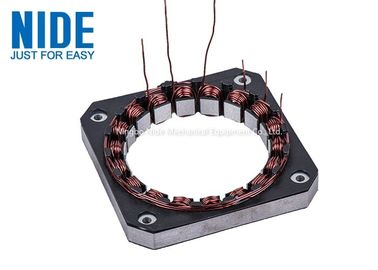

exposition d'image (de 4)
