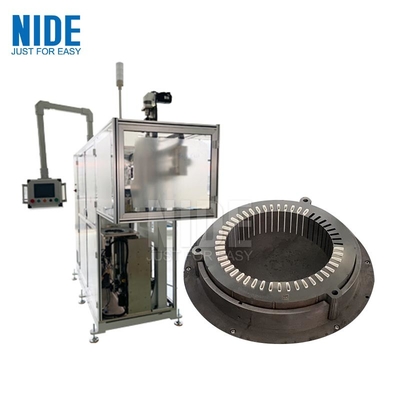

Redresseur O - machine de insertion de papier d'isolation de fente pour la fabrication de moteur d'épingle à cheveux

papier de redresseur d'O-fente insérant la machine pour la fabrication de moteur d'épingle à cheveux

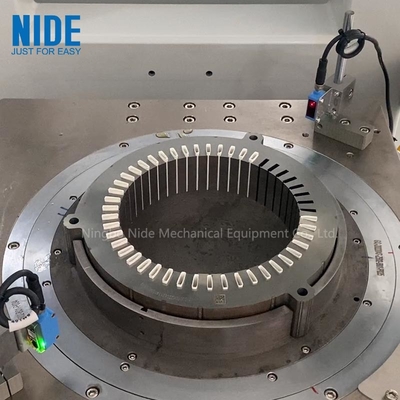

Cette machine de insertion de papier convient à insérer le papier isolant dans l'O-fente de redresseur de moteur, particulièrement appropriée à l'isolation de moteur d'épingle à cheveux.

Il est placé verticalement, de sorte qu'il soit commode de changer des matériaux, de réparer ou remplacer des modules dans l'utilisation postérieure.

Équipé d'un manipulateur automatique de chargement et de déchargement, le manipulateur prendra le redresseur et l'envoyer au moule de papier de machine à mettre sous enveloppe après le corps de fil est fourni.

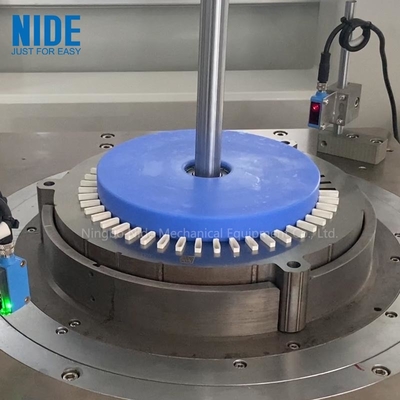

La machine à mettre sous enveloppe de papier accomplit automatiquement le renfoncement, l'alimentation, la coupure, l'estampillage, l'insertion, et l'indexation du papier isolant ; l'action est conduite par un moteur servo et un mécanisme mécanique de came.

Spécifications de base

L2000*W1100*H2677

redresseur 48-slot avec une durée de cycle totale de 150s

Le battement d'insertion est 96s

Proposition technique

L'équipement est complètement automatique, mais doit être compatible avec l'opération manuelle. La pré-commission d'équipement et le processus de développement de paramètre peuvent être manuellement commandés

Caractéristiques de machine

Conception modulaire de l'outillage, de l'ajustement facile et du remplacement, bonne stabilité

Avec la fonction automatique de stationnement de bourrage papier et de stationnement de pénurie de matériel

La machine a les fonctions de la pré-alimentation, la détection de alimentation de longueur, la multi-insertion et l'absent-insertion du papier isolant, etc.

Avec l'affichage d'interface homme-machine, il est commode de remplacer des paramètres de produit, par des fonctions automatiques d'alarme et de diagnostic ; avec l'essai et les fonctions automatiques

L'isolation de fente n'est pas endommagée, l'incision est ordonnée, il n'y a aucune bavure, et le noyau de fer ne doit pas être déformé ou en raison déformé de la fente ;

L'équipement a des configurations de sécurité telles que des boutons d'induction et d'arrêt d'urgence, la protection de surcharge, etc.

Les données de base peuvent être sauvées dans le PLC, et les données de chaque unité peuvent être liées et téléchargées au système de MES

Processus de fabrication

1. Pliez les deux côtés.

2. Pliez le deuxième bord.

3. Pliez le troisième côté.

4. Formez le bord de papier.

Vidéo de produit

Sans compter que la machine de insertion de papier, nous fournissons également au matériel d'isolation différentes dimensions de matériel d'isolation selon l'exigence de client. Il y a matériel d'isolation différent, classe de DMD B/F, la classe E, fibre vulcanisée rouge, la classe A. de film de polyester.
