Chaîne de production automatique de moteur de machine-outil éolienne d'armature de moteur

Chaîne de montage automatique de rotor d'éolienne d'armature de moteur de machine-outil

Détail rapide :

1. Cette chaîne de montage d'armature est d'automation élevée. Operater a besoin seulement au chargement et au déchargement.

2. L'effiecency fonctionnant est haut, et il épargne le coût de la main-d'oeuvre.

3. Il peut être adapté aux besoins du client.

4. La chaîne de montage d'armature peut détecter le rotor unquanlified.

Description :

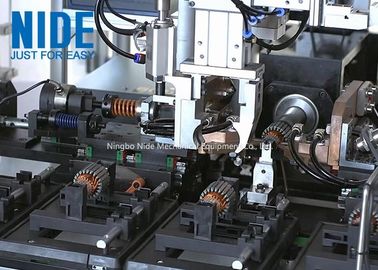

Nide produit une gamme complète de machine de production de rotor. Il peut être adapté aux besoins du client selon la condition différente. Cette chaîne de montage de rotor consistes de machine d'enroulement et de fusion d'armature, de cale d'armature insérant la machine, de machine de rotation de commutateur, de machine de équilibrage de rotor et de machine d'essai d'armature.

Processus :
enroulement et fusion d'armature--rotation d'insérer-commutateur de cale-----équilibrage d'armautre-----essai d'armature.

production machine.pdf d'armature

Machine d'enroulement et de fusion d'armature

Cette machine peut faire l'enroulement de bobine et la fusion dans une machine. Elle ménage le coût et de l'espace. Elle a deux la station, un pour s'enrouler, l'autre pour la fusion. Après l'enroulement, le bras mécanique le transférera à la station de fusion. Et portez un rotor déroulé à la station de enroulement.

Cale insérant la machine

Tout le matériel de cale peut être selon l'exigence de client, DMD, DM, film de polyester sont peut être employé dans cette machine. il usinent finira le travail tel que le rotor se soulevant, maintenant, formant du papier isolant, coupant et s'insérant automatiquement.

Machine de soudure de commutateur

Cette machine est appliquée au moteur de C.C et au moteur universel. Elle est commandée par PCL, tout l'établissement de données peut être faite sur le contact sreeen. Il y a méthode de contrôle de la puissance quatre, fréquence constante secondaire constante secondaire à savoir de tension constante actuelle et secondaire.

Machine de rotation de commutateur

Équipé du cadre d'alliage de dispositif de lubrification et d'aluminium, cette machine comporte la technologie anticipée et la forme moderne, a le système facile d'opération et le système à vérification automatique. Le deminsion de coupure peut être placé dans l'écran tactile.

Machine d'essai de rotor

Il peut être employé pour examiner l'arrondi de représentation et de commutateur de rotor. S'il unquanlified, la machine le détectera. Le bras mécanique la sélectionnera pour gaspiller la position.

Clic au-dessous du picutre pour regarder le vidio.
