Enrouleur automatique d'aiguille de rotor de moteur de machine d'enroulement d'aiguille d'armature de stator de BLDC de 380 V pour le moteur sans brosse
(1) Machine à induction :
Cette bobineuse d'aiguilles à moteur sans balais est conçue pour l'enroulement de bobine de stator à armature externe BLDC. L'enrouleur de bobine Staotor adopte une conception d'enroulement externe de type aiguille à double position. Les clients peuvent définir des paramètres en fonction de leurs propres besoins, tels que l'enroulement automatique, l'enroulement multifilaire, l'indexation automatique, la plage automatique, la vitesse d'enroulement, etc. ; Chaque cycle d'action enroulera 2 rotors BLDC en même temps. Fonctionnement simple et efficacité de production élevée.
(2) Paramètre technique :
| Nom du produit : |
Bobineuse d'armature de stator BLDC/enrouleur d'aiguille |
| Taper: |
Automatique |
| ID d’armature BLDC : |
20-80 mm (d'autres spécifications peuvent être spécialement conçues) |
| Diamètre extérieur de l'armature BLDC : |
50-120 mm (d'autres spécifications peuvent être spécialement conçues) |
| Longueur de pile d'armature BLDC : |
10-80 mm (course standard)
100-200 mm (course longue, personnalisation spéciale)
|
| Diamètre du fil : |
0,5-1,5 mm (d'autres spécifications peuvent être spécialement conçues) |
| Numéro de pôle applicable : |
multipolaire |
| Méthode d'enroulement du moteur : |
Enroulement de l'aiguille |
| Stations de bobinage : |
Deux |
| Vitesses de broche : |
0 à 300 tr/min (réglable) |
| Mécanisme d'asservissement : |
Deux moteurs d'indexation de 4,4 kW
Un moteur d'enroulement de 3 kW avec frein
Moteur à deux câbles d'environ 750 W
|
| tension: |
380 V/50 Hz triphasé quatre fils |
| Pression atmosphérique: |
0,5--1Mpa |
| Pouvoir: |
20KW |
| Dimension: |
1200*1360*1800mm (Longueur * largeur * hauteur) N'inclut pas la grille |
| Poids: |
600 kg |
(3) Demande:
La bobineuse à aiguilles à rotor de moteur convient à l'enroulement de stator externe de moteur sans balais dans de nombreux domaines tels que le HM, les équipements médicaux, les appareils électroménagers et les véhicules électriques.
(4) Fonction et caractéristiques :
1. La bobineuse d'aiguille de moteur convient au bobinage de bobine d'armature multipolaire BLDC. Chargement et déchargement manuels, serrage, enroulement et cisaillement automatiques.
2. Le cadre adopte un profilé en aluminium 4080 épaissi et la plaque de table adopte de la fonte pour absorber les vibrations, même lors d'un enroulement à grande vitesse, les vibrations sont très faibles.
3. Les pièces d'outillage et de fixation adoptent un mode de positionnement vers le bas, un positionnement stable et un serrage fiable.
4. Le serrage du fil et la coupe du fil, la structure des pièces de ligne compacte, le serrage du fil et la coupe du fil sont terminés en même temps ;
5. Différents paramètres de stator et d'enroulement peuvent être rapidement commutés via l'IHM pour s'adapter aux différentes exigences du stator.
6. Changement rapide d'outillage ； (20 minutes avec compétence)
7. Protection complète en alliage d'aluminium
8. Contrôle PLC, affichage des défauts
9. L'étanchéité du fil est modérée, aucune blessure, aucune casse, ect.
10. Le test de sel du produit est effectué dans un délai de 10 mA en une minute.
11. Indice de sécurité de l'équipement : conforme à la norme CE.
12. Efficacité : 120 tr/min.
13. Battement : 5 minutes / rotor BLDC.
14. Bruit : 60 à 70 décibels ou moins.
(5)Exposition d'images

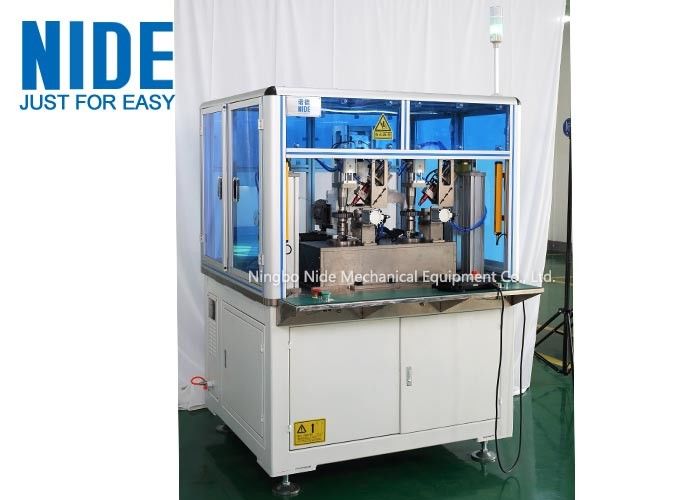

1. La bobineuse d'aiguille de stator BLDC

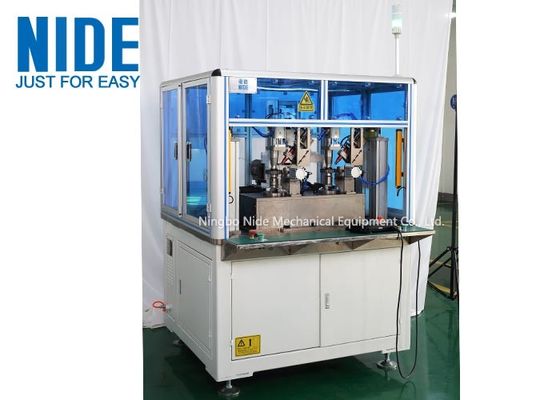

2. La bobineuse d'aiguille de stator BLDC
