| Lieu d'origine: | La Chine |
| Nom de marque: | NIDE |
| Certification: | CE |
| Numéro de modèle: | ND-R2SW02B |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Cas en bois qui convient au transport de mer |
| Délai de livraison: | 65 jours ouvrables |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 120 ensembles par an |
| Nom du produit: | Machine à enrouler l'aiguille de l'armature du stator BLDC | Couleur: | personnalisé |
|---|---|---|---|
| Le type: | Automatique | Utilisé pour: | Rotor de l'armature extérieure du moteur BLDC |
| Identification de rotor: | 20-80mm | Détection excessive du rotor: | 50-120mm |
| Efficacité: | 120 tours par minute | stations de enroulement: | Deux |
| Mettre en évidence: | éolienne de fan,éolienne automatique de moteur |
||
380V Automatique BLDC stator armature aiguille bobine machine de remontage moteur rotor aiguille remontage pour moteur sans balais
(1) Induction par machine:
Cette machine à enroulement à aiguille sans moteur est conçue pour l'enroulement de bobine de stator de l'armature externe BLDC.Les clients peuvent définir des paramètres en fonction de leurs propres besoins, tels que l'enroulement automatique, l'enroulement multi-fil, l'indexation automatique, l'étirement automatique, la vitesse d'enroulement, etc.; Chaque cycle d'action enroule 2 rotors BLDC en même temps.fonctionnement simple et efficacité de production élevée.
(2) Paramètre technique:
| Nom du produit: | Machine de bobinage de bobine de l'armature du stator BLDC/Vibratrice à aiguille |
| Le type: | Automatique |
| Identifiant de l'armure BLDC: | 20-80 mm (d'autres spécifications peuvent être spécialement conçues) |
| Le BLDC Armature est en surdose. | 50-120 mm ((D'autres spécifications peuvent être spécialement conçues) |
| Longueur de la pile de blindage BLDC: |
10 à 80 mm (course standard) 100-200 mm ((Longue course, personnalisation spéciale) |
| Le câble: | 0.5-1.5 mm ((D'autres spécifications peuvent être spécialement conçues) |
| Numéro de pôle applicable: | multipolaire |
| Mécanisme d' enroulement du moteur: | Enroulement par aiguille |
| Stations de remontage: | Deux. |
| Vitesse de la broche: | 0 à 300 tr/min (réglable) |
| Pour les véhicules à moteur à combustion |
Deux moteurs d'indexation de 4,4 kW Un moteur à enroulement de 3 kW avec frein Moteur à deux câbles de 750 W ou plus |
| Voltage: | 380V/50HZ trois phases quatre fils |
| Pression de l'air: | 00,5-1 MPa |
| Le pouvoir: | 20 kW |
| Dimension: | 1200*1360*1800mm (longueur * largeur * hauteur) |
| Poids: | 600 kg |
3) Application:
La machine d'enroulement d'aiguille du rotor du moteur convient à l'enroulement extérieur du stator du moteur sans balai dans de nombreux domaines tels que les appareils médicaux, les appareils électroménagers et les véhicules électriques.
(4) Fonction et caractéristiques:
1La machine à enroulement à aiguille moteur est adaptée à l'enroulement de bobines d'armature BLDC à plusieurs pôles.
2Le cadre adopte un profilé d'aluminium 4080 épaissi, et la plaque de table adopte du fonte pour absorber les vibrations, même lors de l'enroulement à grande vitesse, la vibration est très faible.
3Les pièces d'outillage et de fixation adoptent un mode de positionnement vers le bas, un positionnement stable et un serrage fiable.
4. Le serrage et la coupe du fil, la structure de la pièce de ligne compacte, le serrage et la coupe du fil sont terminés en une seule fois;
5Différents paramètres de stator et de remontage peuvent être rapidement commutés par l'intermédiaire de l'interface HMI pour s'adapter aux différentes exigences du stator.
6. Changement rapide des outils; ((20 minutes avec compétence)
7Protection complète en alliage d'aluminium
8. contrôle PLC, affichage des défauts
9L'étanchéité du fil est modérée, aucune blessure, aucune rupture, etc.
10L'essai de salinité du produit est effectué dans un délai de 10 mA en une minute.
11Indice de sécurité des équipements: conforme à la norme CE.
12Efficacité: 120 tours / min.
13. battement: 5 minutes / rotor BLDC.
14Bruit: 60-70 décibels ou moins.
Les produitsLe spectacle

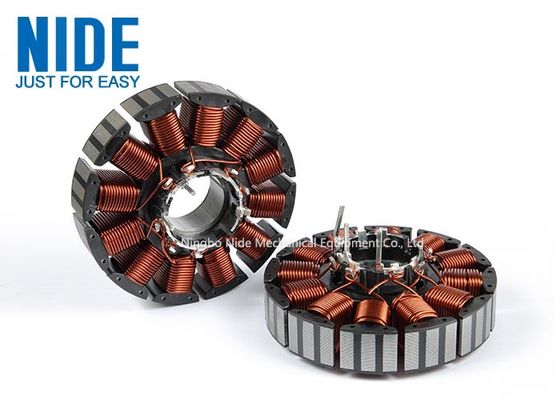

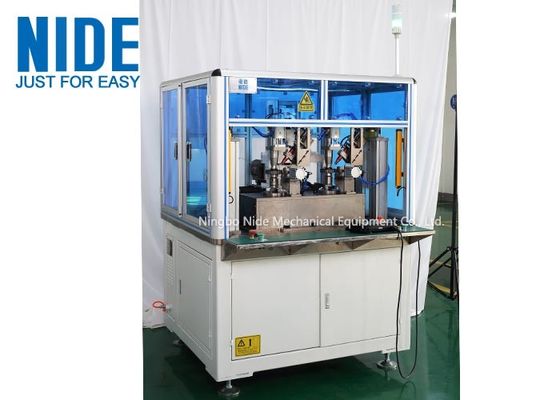

1.La machine de bobinage à aiguille de stator BLDC

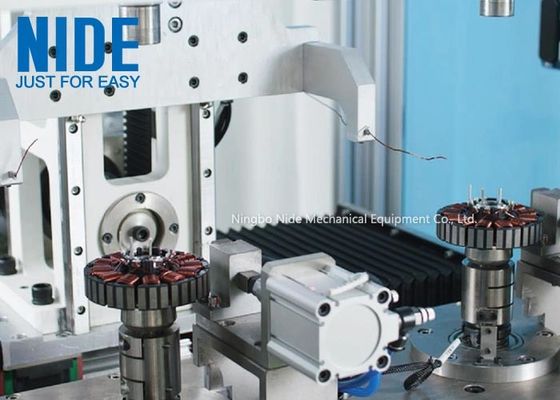

2. La machine à enrouler l' aiguille du stator BLDC
