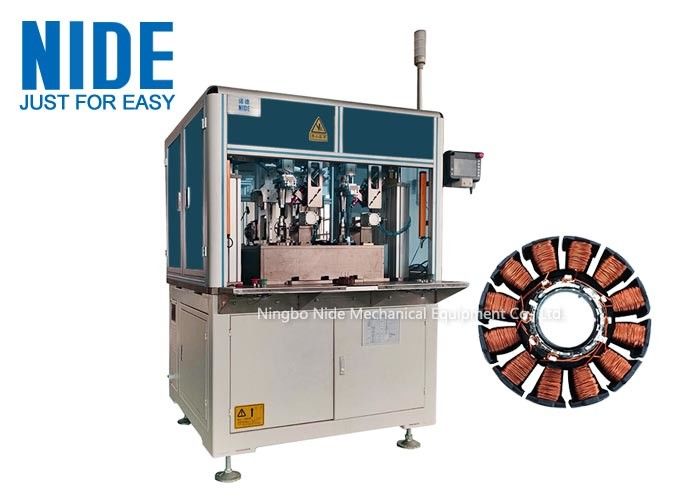

Moteur électrique Stateur externe 120 tours par minute Machine de remontage de bobine

Stator à moteur électrique automatiquemachine à enroulement de bobine avec enrouleur d'aiguille à 2 stations

(1) Machine automatique à enroulement de stator extérieur Données techniques:

(2) Machine automatique à enroulement de stator extérieur Application:

La machine automatique de bobinage externe Stator est utilisée pour la fabrication de moteurs BLDC, tels que moteur de chauffe-air, moteur de pompes à chaleur, moteur de condensateurs, moteur d'unités de refroidissement, moteur d'évaporateurs,moteur d'équipement électronique pour la dissipation d'air ou de chaleur, etc.


(3) Machine automatique à enroulement de stator extérieur Fonction et caractéristiques:
1Le moteur automatique Stator machine à enroulement adopte la technologie d'enroulement de bobine d'aiguille, est adapté pour l'enroulement de bobine d'armature BLDC multi-pôle. chargement et déchargement manuel, serrage automatique,enroulement et tonte.
2Le cadre adopte un profilé d'aluminium 4080 épaissi, et la plaque de table adopte du fonte pour absorber les vibrations, même lors de l'enroulement à grande vitesse, la vibration est très faible.
3Les pièces d'outillage et de fixation adoptent un mode de positionnement vers le bas, un positionnement stable et un serrage fiable.
4. Le serrage et la coupe du fil, la structure de la pièce de ligne compacte, le serrage et la coupe du fil sont terminés en une seule fois;
5Différents paramètres de stator et de remontage peuvent être rapidement commutés par l'intermédiaire de l'interface HMI pour s'adapter aux différentes exigences du stator.
6. Changement rapide des outils; ((20 minutes avec compétence)
7Protection complète en alliage d'aluminium
8. contrôle PLC, affichage des défauts
9L'étanchéité du fil est modérée, aucune blessure, aucune rupture, etc.
10L'essai de salinité du produit est effectué dans un délai de 10 mA en une minute.
11Indice de sécurité des équipements: conforme à la norme CE.
12Efficacité: 120 tours / min.
13. battement: 5 minutes / rotor BLDC.
14Bruit: 60-70 décibels ou moins.

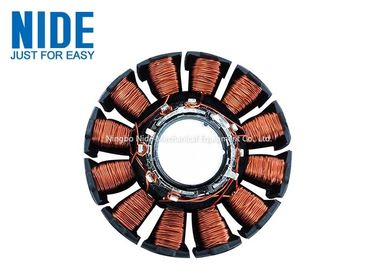

(4) Affichage automatique de l'image du stator:
