Crochet d'armature de barres du commutateur 24 de moteur de C.C de machine à coudre

Machine à coudre à 24 barres, commutateur à moteur en courant continu, commutateur à crochet à armature

Introduction au commutateur à moteur en courant continu

Le commutateur à crochet convient au moteur de machine à coudre. NIDE peut offrir une large gamme de commutateurs de moteur de qualité pour répondre à vos critères de volume élevé et de performances élevées.Nos commutateurs moteurs sont fabriqués sur des lignes automatisées ou des cellules de production dédiées pour une qualité constante.

Les segments du commutateur moteur sont généralement en cuivre et sont séparés les uns des autres par une isolation de mica.Des fentes sont coupées dans le monte-charge sur le commutateur pour faciliter le soudage des extrémités des bobinesIl y a deux fois plus de segments sur le commutateur car il y a des fentes dans le noyau laminé pour les bobines.

Sur les moteurs à courant continu et la plupart des moteurs à courant alternatif, le but du commutateur est de s'assurer que le courant circulant à travers les enroulements du rotor est toujours dans la même direction,et la bobine appropriée sur le rotor est énergisée par rapport aux bobines de champEn plaçant mécaniquement les pinceaux sur le commutateur, un angle de déplacement peut être établi entre la force magnétique des enroulements du champ et la force magnétique des enroulements du rotor.

Application des commutateurs à moteur CC

Le commutateur à crochet est utilisé dans le moteur du régulateur de vitesse, il est particulièrement destiné aux machines à coudre ménagères et aux machines à coudre industrielles.

Notre commutateur moteur est également adapté pour sèche-cheveux, mélangeur, aspirateur, machine à laver, machine à jus de source, wisque, extracteur de jus, lait de soja et pour d'autres appareils ménagers

Caractéristiques du commutateur du moteur CC

1. Pour être exempt de vide (bulle) de plus de 1 mm et des fissures dans la surface de résine moulée, mais le trou d'air (profondeur 1,6 ± 0.1, largeur 0,5 ± 0,05), doit être tolérée.

2Test de tension: barre à barre à 600V, 1s, et barre à arbre à 3750V, 1 min, il n'y aura pas de panne ou flash

3Test de rotation: sous 180 ± 2 °C, 46800 tr/min, 10 min, le changement maximal de la DSO est de 0,01 mm et l'écart maximal entre les barres est de 0.007.

4Résistance d'isolation: la résistance d'isolation est supérieure à 50 MΩ sous 500 V.

Détails du commutateur du moteur CC

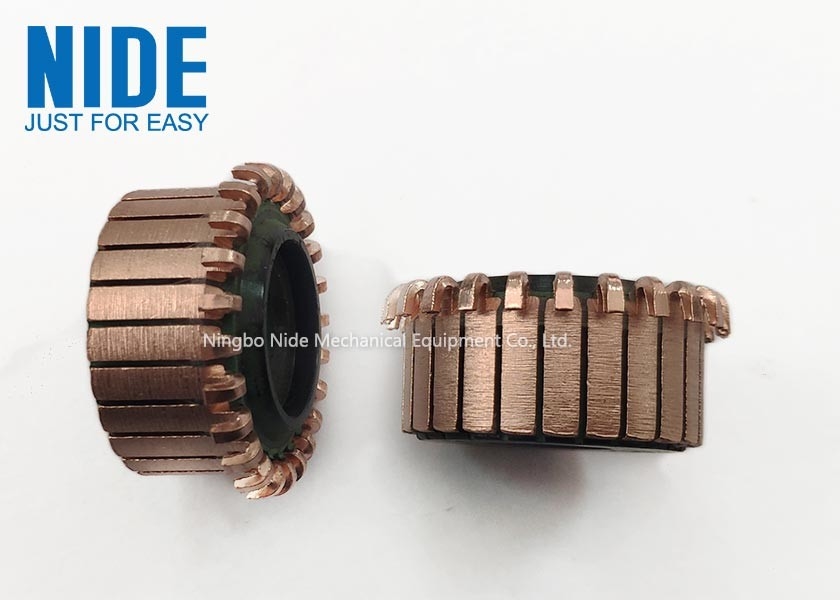

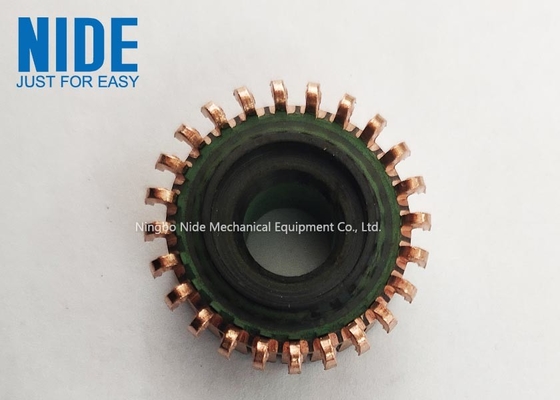

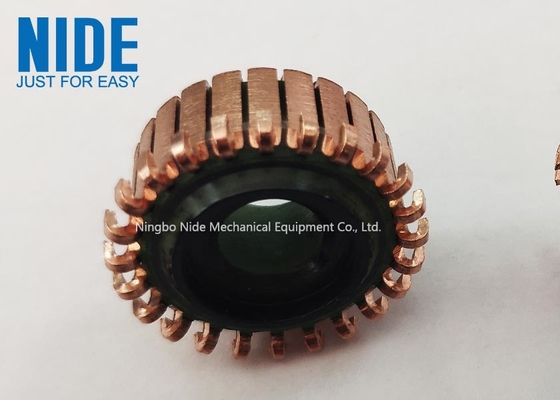

Des photos du commutateur de moteur CC

Informations requises pour l'enquête sur le commutateur:

Il serait préférable que le client nous envoie un dessin détaillé, y compris les informations ci-dessous.

1Dimension du commutateur: OD, ID, hauteur totale et hauteur en cuivre, numéro de barre.

2Type de commutateur: type de crochet, type de raiseur ou de planificateur

3Matériau en cuivre: Agcu/Cu

4Applications des commutateurs

5Quantité requise

6Le buisson de cuivre nécessaire ou non

7Autres exigences techniques.

Si possible, il serait préférable que le client nous envoie des échantillons.

Nide produit plus de 1 200 types deélectrique un moteur à stator et un rotor d'armature, un commutateur à brosse, y compris le type de crochet, le type de monte-charge, le type de coque, le type plan, allant de OD 4 mm à OD 150 mm et nous sommes professionnels dans la fabrication de commutateur depuis de nombreuses années.Les commutateurs sont largement utilisés dans l'industrie automobile, outils électriques, appareils ménagers et autres moteurs. Si nos modèles existants ne vous conviennent pas, nous pourrions également développer de nouveaux outils selon votre dessin et vos échantillons.

À propos des composants et accessoires du moteur

NIDE peut fournir la gamme complète decomposants de moteurs électriquesIl existe également des dispositifs tels que le commutateur, le roulement à billes, le protecteur thermique, la brosse au carbone, le papier d'isolation, l'arbre, l'aimant, le ventilateur, le couvercle du moteur, etc.
