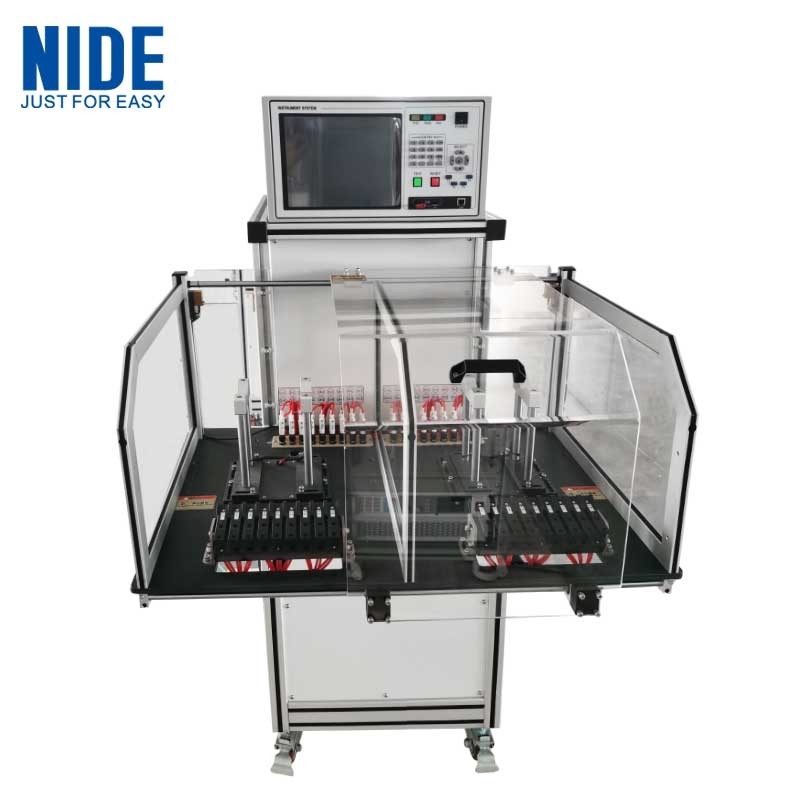

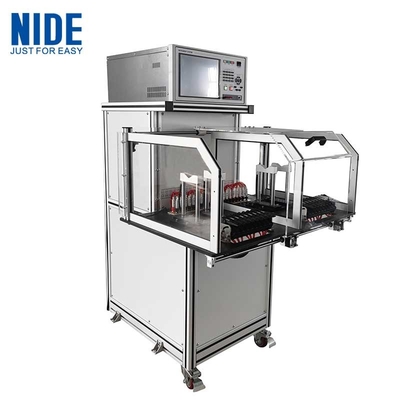

Machine à tester le stator à moteur à roue BLDC automatique

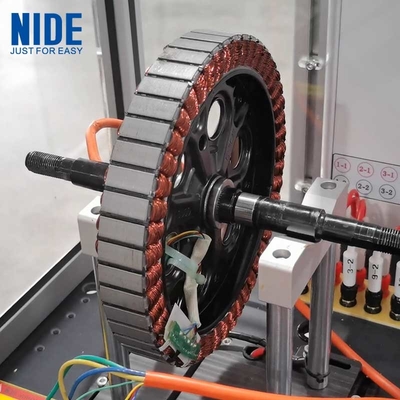

La machine de test du stator du moteur BLDC Wheel Hub est après le processus de pressage de l'arbre.

1Caractéristiques:

La norme pour les éléments de test du moteur, entrée manuellement. le système de surveillance en temps réel,Les éléments d'essai ont échoué, il affichera les données de l'élément NG et dispose de l'alarme sonore et lumineuse.

Vitesse d'essai du système: le cycle d'essai du stator du moteur à vitesse unique ne doit pas dépasser 6 secondes.

L'écran est un écran LCD de 10,4 pouces.

L'enregistrement automatique des données des essais, les résultats des essais statistiques automatiques, le résumé des dates, des mois, des années du rapport statistique et la possibilité d'enregistrer les résultats statistiques.le numéro de modèle et les éléments d'essai peuvent être sélectionnés arbitrairement;, les données peuvent être sauvegardées après changement de modèle (pas besoin d'échantillonnage par ondes de surtension).

L'équipement doit comporter les mesures de sécurité nécessaires pour éviter une mauvaise utilisation de l'opérateur ou un dysfonctionnement de l'équipement causé par des accidents de personnes ou d'équipement.

La partie haute tension du circuit est séparée de la partie basse tension du circuit pour assurer l'effet d'isolation, la surtension,les éléments d'essai à haute tension utilisant un câble d'alimentation de protection à haute tensionLe sol doit être en contact.

2Test de surtension:

Applique une tension d'impact d'une certaine amplitude et une certaine forme d'onde aux deux extrémités de l'enroulement; compare la différence entre la forme d'onde d'oscillation et la forme d'onde standard.

La tension de sortie doit être réglée dans une plage de réglage de 500 à 3000 V ± 3% × valeur affichée + 8 V.

Fréquence d'échantillonnage: 100 MHz

Projet de comparaison des formes d'ondes: : surface, différence de surface, auréole, phase; l'interface de test montre 3 ondes de surtension

3. Essai de résistance diélectrique (Hi-pot):

Applique une haute tension de fréquence de puissance pendant un certain temps entre l'enroulement et la coque; détecte le courant de fuite du circuit, la tension de sortie contrôlée par le programme interne;régle automatiquement la tension de sortie, n'est pas affectée par les fluctuations de la tension d'entrée.

La valeur de réglage de la tension de sortie doit être supérieure ou égale à la valeur de réglage de la tension de sortie.

Plage de mesure/précision de la tension de rupture:0.1 à 20 mA ± 2%

Plage d'alarme actuelle prédéfinie: limite supérieure:0.10 ∙ 20.00 mA, limite inférieure:0.00 ¢ 5,00 mA

Résolution actuelle: ± 2% × valeur d'affichage + 0,05 mA); 0,01 mA

Plage de temps d'essai/résolution:0.5·999s 0,1s/étape

Détection d'arc: niveau 1 ~ 9 ((9 est la sensibilité la plus élevée)

4Test de résistance à l'isolation

Applique une haute tension CC pendant une certaine période entre tous les enroulements et la coque pour détecter la résistance de la boucle.

La valeur de réglage de la tension de sortie doit être supérieure à:

L'écart de mesure de la résistance à l'isolation est de 1 500 MΩ ≤ 100 MΩ: ± 3% × valeur d'affichage + 0,5 MΩ; > 100 MΩ: ± 5% × valeur d'affichage + 5 MΩ

Plage de réglage de l'alarme de résistance à l'isolation:limite supérieure:0 ‰ 500 MΩ;limite inférieure:1 ‰ 100 MΩ

Températeur d'essai ang/résolution: 0,5 ‰ 999 s 0,1 s/étape

5Test de résistance basse en courant continu:

Applique le courant continu aux deux extrémités de l'enroulement; mesure la température et la résistance d'enroulement, et convertit à la résistance sous température spécifiée; affiche le déséquilibre

La portée peut être réglée.

L'écart de mesure/précision: 10,0 mΩ~2000Ω ± (0,3% × valeur d'affichage + 3 mots) La compensation de température peut être réglée.

Plage de temps/résolution de l'essai: 0,5 à 999 s 0,1 s/étape

Résolution: 0,001Ω

La température de l'appareil doit être comprise entre 10 °C et 50 °C.

Direction de rotation: CW. CCW, pas de rotation

La précision: ± 0,5°C (plage: - 10°C à + 50°C)
