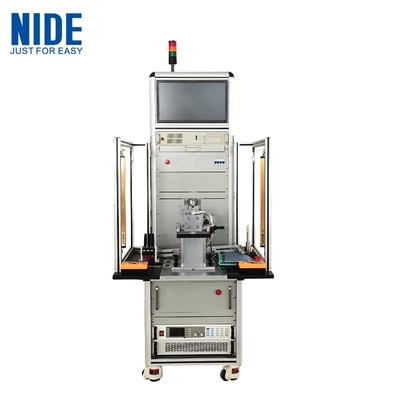

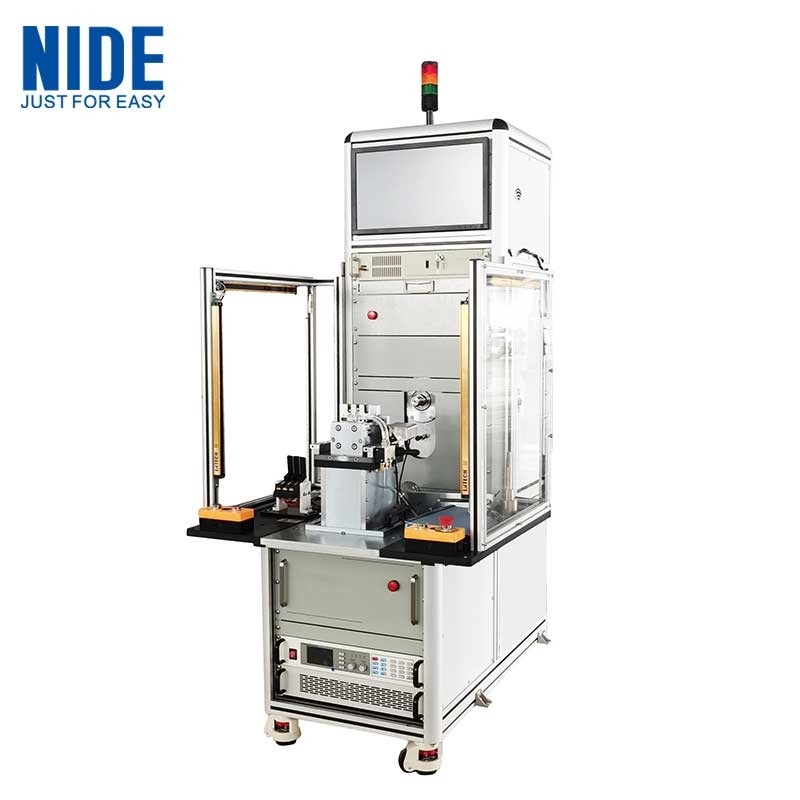

Machine de test automatique du moteur du moteur BLDC

I. L'appareil d'essai sans charge du moteur

Caractéristiques de test:

1. Essai de résistance diélectrique (Hi-pot)

1.1 Plage de réglage de la tension de sortie/précision:AC200 ∼3000V ± 2%*valeur de réglage+10V

1.2 Plage/precision de mesure du courant de rupture:0.10 ∙ 20.00 mA ± 2%*valeur d'affichage + 0,05 mA

1.3 Limites supérieures de la plage d'alarme prédéfinie:0.10 ∙ 20.00 mA; limite inférieure:0.00 ∙ 20.00 mA

1.4 Plage de temps d'essai/résolution:0.5999.9s 0,1s/étape

1.5 Détection d'arc: niveau 1~9 (la sensibilité la plus élevée)

2Test de résistance à l'isolation

2.1 Plage de réglage de la tension de sortie / précision : DC500V/1000V ± 2%*valeur de réglage+10V

2.2 Plage de mesure de la résistance à l'isolation: 1 500 MΩ ± 3%*valeur d'affichage + 0,5 MΩ

2.3 Plage de réglage de l'alarme de résistance à l'isolation: limite supérieure: 0 ‰ 500 MΩ; limite inférieure: 1 ‰ 500 MΩ

2.4 Plage de temps d'essai/résolution: 0,5999,9 s 0,1 s/étape

3Test de surtension:

3.1 Plage de réglage de la tension de sortie: 500 à 3000 V ± 3%*valeur d'affichage + 8 V

3.2 Projet de comparaison de la forme d'onde: différence de surface, zone différente, couronne, position de phase

4. Essai de faible résistance en courant continu:

4.1 Plage de mesure/précision:0.01Ω20KΩ ±0,3%*valeur d'affichage + 3 chiffres, la compensation de température peut être réglée

4.2 Plage de temps d'essai/résolution:0.3 ¢ 300s 1s/étape

II. Machine d'essai de la charge du moteur:

Système d'essai

1.Paramètre d'essai:

RPM, couple, puissance de sortie, tension, courant, puissance d'entrée, tension du condensateur, facteur de puissance, fréquence, efficacité, température ambiante et rotation.

2. Mesure de la sortie:

2.1 Mesure des tours par minute:

0Pour les appareils à commande électrique1000.1rpm~9999.9rpm, 10000rpm~40000rpm, précision supérieure à ± 0,1% F.S.

2.2 Mesure du couple:

Les caractéristiques de l'équipement doivent être définies en fonction des caractéristiques de l'équipement.

300 mNm à 500 Nm, précision supérieure à ± 0,2% F.S.

2.3 Mesure de la puissance de sortie:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W, précision supérieure à ± 0,2% F.S.

2.4 Mesure de rotation: CW, CCW, étal

3Fonction principale:

3.1 Épreuves de performances: essais manuels/automatiques/en point fixe. Épreuves RPM, couple, puissance de sortie, tension, courant, puissance d'entrée, tension du condensateur, facteur de puissance, fréquence, efficacité,température ambiante et rotation;

3.2 Épreuves avant livraison: fixer un couple, des tours par minute, du courant, de la puissance de sortie, comparer les autres éléments, juger OK/NG.

3.3 Épreuves de durée de vie: équipées de 15 phases de charge et d'essais de valeur fixe et de temps de fixation.

4. Configuration IPC:

4.1 Cas: mémoire de 4 Go; disque dur: 120 Go

4.2 Moniteur: 19 pouces

5Opération de base

les câbles extérieurs;

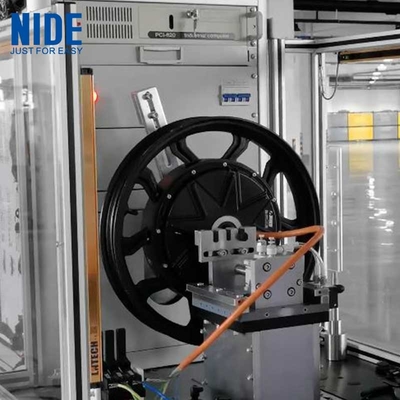

Charger le moteur sur le luminaire, régler la position du moteur pour connecter l'arbre du moteur à l'arbre du dynamomètre.

Connectez le câble d'alimentation du moteur à la sortie de la source d'alimentation en courant continu par boîte de raccordement par fil.

Pages de test (uniquement à titre de référence)
